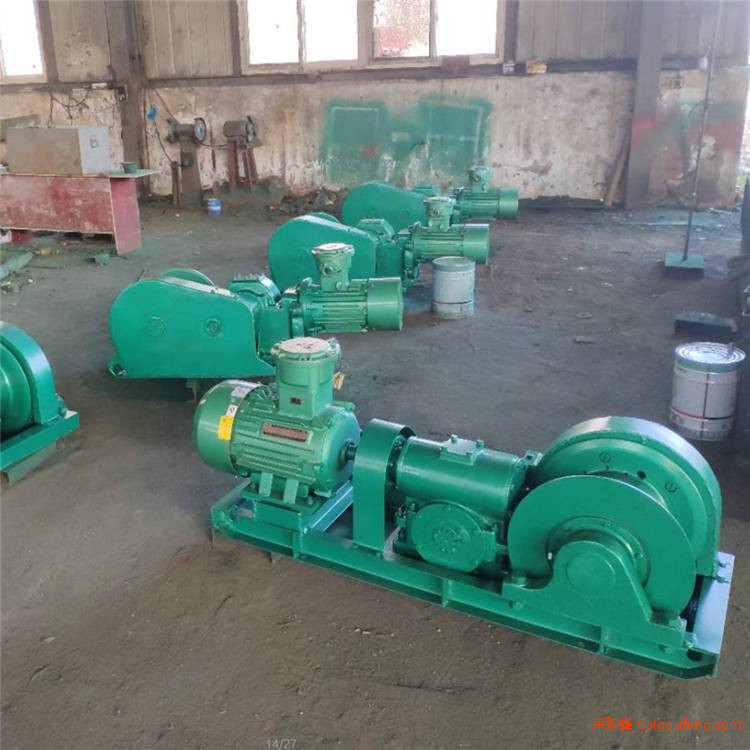

JH-5回柱绞车

     JH-5回柱绞车彩用球面蜗轮副传动，结构紧凑、外形尺寸小，能整机下井，结构对称，呈长条形，底座呈 雪撬状，在井下自移平稳灵便；重心低，底座刚性好，既可打顶柱，可安设地锚，安装方便、运转平稳、安全            可靠.

JH-5回柱绞车用途

     JH-5回柱绞车具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH-5回柱绞车参数

     钢丝绳拉力：50KN

     卷筒直径*宽度：276*272

     容绳量：80m

     钢丝绳直径：15.5mm

     电机功率：7.5kw

     外形尺寸：1450*512*515mm

     自重(包括电机)：620kg

JH-8回柱绞车

JH-8回柱绞车特点

     JH-8回柱绞车彩用球面蜗轮副传动，结构紧凑、外形尺寸小，能整机下井，结构对称，呈长条形，底座呈   雪撬状，在井下自移平稳灵便；重心低，底座刚性好，既可打顶柱，可安设地锚，安装方便、运转平稳、安全            可靠.

JH-8回柱绞车用途

     JH-8回柱绞车具有隔爆性能，主要用于矿井下回柱放顶，亦可作运料、移溜槽等辅助牵引工作。

JH-8回柱绞车参数

     钢丝绳拉力：80KN

     卷筒直径*宽度：280*230

     容绳量：100m

     钢丝绳直径：17mm

     电机功率：7.5kw

     外形尺寸：1550*530*570mm

     自重（包括电机）：650kg

JH-14回柱绞车

JH-14回柱绞车产品介绍

     JH-14回柱绞车的型式为单筒缠绕，采用蜗轮减速器和开式齿轮传动。用于井下回柱放顶。综合

采煤设备的搬迁及工作面安装的牵引动力，亦可作运料、移溜槽、搬移皮带运输机机头等辅助工作

的牵引绞车。型号组成意义 J：绞车 H：回柱 14：钢丝绳平均静张力140KN

JH-14回柱绞车使用范围

     JH-14回柱绞车应在环境温度为-10℃~+40℃,环境相对温度不超过95%（+25℃），海拔高度不

超过1000m的情况下工作。对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降

，选用的电器设备应根据厂和用户的协议进行设计或使用。 JH-14回柱绞车用于煤矿井下时，

周围空气中的甲烷、煤尘和硫化氢 、二氧化碳等不得超过《煤炭安全规程》中所规定的安全含量。

JH-14回柱绞车技术参数

     钢丝绳平均静张力：140千牛

     卷筒直径 ：φ380毫米

     平均绳速：0.1155米/秒

     钢丝绳直径：φ21.5毫米

     容绳量：130米

     总传动比：188

     电动机规格:

     型式： YBK200L-6

     功率：18.5千瓦

     电压：380/660伏

     转速：970转/分

     配套电气设备:（用户自备） 矿用隔爆性可逆磁力启动器：QEZ-80/660 防爆控制按钮：BZA-5/127-3

JH-20回柱绞车

JH-20回柱绞车产品介绍

     JH-20回柱绞车用于煤矿井下下回柱放顶，综合采煤设备的搬迁及工作面安装的牵引动力，亦可作

运料、移溜槽、搬移皮带运输机机头等辅助工作的牵引绞车。JH-20回柱绞车电动机、电器设备具有

防爆性能，可用于含有沼气及煤尘而周围温度不超过+35oC的矿井中。

JH-20回柱绞车产品特点

     JH-20回柱绞车采用球面蜗轮副传动，具有结构紧凑、外型尺寸小，均能整机下井；JH-20回柱绞

车结构对称布置，呈长条形，底座呈 雪橇状，故在井下自移平稳灵便；绞车重心低，底座刚性好，既

可打顶柱，又可俺设地锚，因此安装方便，运转平稳、***。

JH-20回柱绞车技术参数

     规格型号：JH-20型

     卷筒：直径X宽度：430X550MM

     容绳量:170

     钢丝绳：直径:24.5mm

     平均绳速: 0.118m/s

     载荷: 平均静拉力：200KN

     总传动比:259.96

     配套电机: 功率22KW

     转速:970r/min

     型号: YB2-200L1-6电压

     外形尺寸：2560X968X797 mm

     主机重量(包括电机)：2600kg

     配套电机设备QEZ-80/660矿用隔爆型（真空）电磁起动器或磁力起动器BZA-5/127/3矿用隔爆控制按钮

JH-30回柱绞车产品介绍

     JH-30回柱绞车采用球面蜗轮副传动，具有结构紧凑、外形尺寸小，均能整机下井，绞车结构对

称，呈长条形，底座呈雪撬状，在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又

可安设地锚，因此安装方便、运转平稳、***。

JH-30回柱绞车产品用途

     回柱绞车又称慢速绞车，是供煤矿井下采煤工作面回柱放顶之用。由于它的高度较低重量又轻，

特别适用于薄煤层和急倾斜煤层采煤工作面，以及各种采煤工作面回收沉入底板或被矸石压埋的金

属支柱。随着机械化采煤程度的提高，它越来越多地被***用于机械化采煤工作面，作为安装、回

收牵引各种设备和备件之用。

     JH-30回柱绞车具有隔爆性能主要供煤矿井下回柱放顶之用。特别适用于薄煤层和倾斜采煤工作

面，以及在各种采煤工作面上回收沉入底板或被矸石卡结的金属支柱。也可用作移流槽、搬移皮带

运输机头等辅助牵引工作。

JH-30回柱绞车技术参数

     钢丝绳拉力：300KN

     绳速m/s：0.13

     卷筒直径*宽度：550*560mm

     容绳量：220m

     钢丝绳直径：30mm

     电机功率：45kw

     外形尺寸：3300*10708*1034

     自重：4460kg

     附属电器：QBZ-120/380/660N
